Composição de bandas de imagens Landsat-8 no gvSIG 2.x
Buenas, pessoal!
Recebemos um pedido de um tutorial sobre composição de bandas de imagens Landsat-8 com o gvSIG 2.x, e resolvemos experimentar um novo formato. Dividimos o tutorial em dois vídeos:
No primeiro, explicamos como reprojetar as bandas da imagem Landsat-8, já que as mesmas estão originalmente orientadas para o Norte verdadeiro (neste exemplo, WGS 84 UTM 21 N, EPSG 32621), e precisamos reprojetá-las para o sistema de referência que iremos trabalhar (SIRGAS 2000 UTM 22 S, EPSG 31982), conforme podemos ver no vídeo:
No segundo vídeo, mostramos como inserir as bandas da imagem do Landsat-8 para fazer uma composição (no exemplo, Cor Natural, bandas 4, 3 e 2), como recortar essa imagem a partir de um arquivo shape (limite de um município) e como salvar o raster resultante.
Maiores informações sobre as diferentes combinações de bandas de imagens do satélite Landsat-8 podem ser encontradas no artigo Landsat-8: Novas Combinações de Bandas e Informações Técnicas, do nosso blog parceiro Processamento Digital.
Espero termos resolvido as dúvidas do questionamento que originou esse artigo, e nos colocamos à disposição para maiores esclarecimentos. Podem usar os comentários deste artigo para postar as suas dúvidas, que responderemos.
Peço desculpas pelo vídeo sem som. Com o tempo iremos melhorando...
Tags: composição-de-bandas, geoprocessamento, gvSIG, PDI, tutorial
Sentinel Hub Playground – Gerando combinações de bandas de imagens Sentinel online
As imagens geradas pelo satélite Sentinel 2 da Agência Espacial Européia tem se tornado uma excelente alternativa, tanto pela resolução espacial (algumas bandas tem resolução espacial de 10 m), quanto por serem disponibilizada de domínio público (gratuitamente). Some a isso a facilidade em obter as imagens (que podem ser obtidas até mesmo sem a necessidade de cadastro, através do site Land Viewer), e você tem uma ótima solução em termos de imagens para os projetos de geoprocessamento.
E agora temos mais uma opção de trabalho com as imagens Sentinel 2, através da aplicação web Sentinel Hub Playground, que nos permite criar combinações de bandas das imagens Sentinel 2 online, de forma rápida e intuitiva, com a geração e visualização do resultado imediatamente.

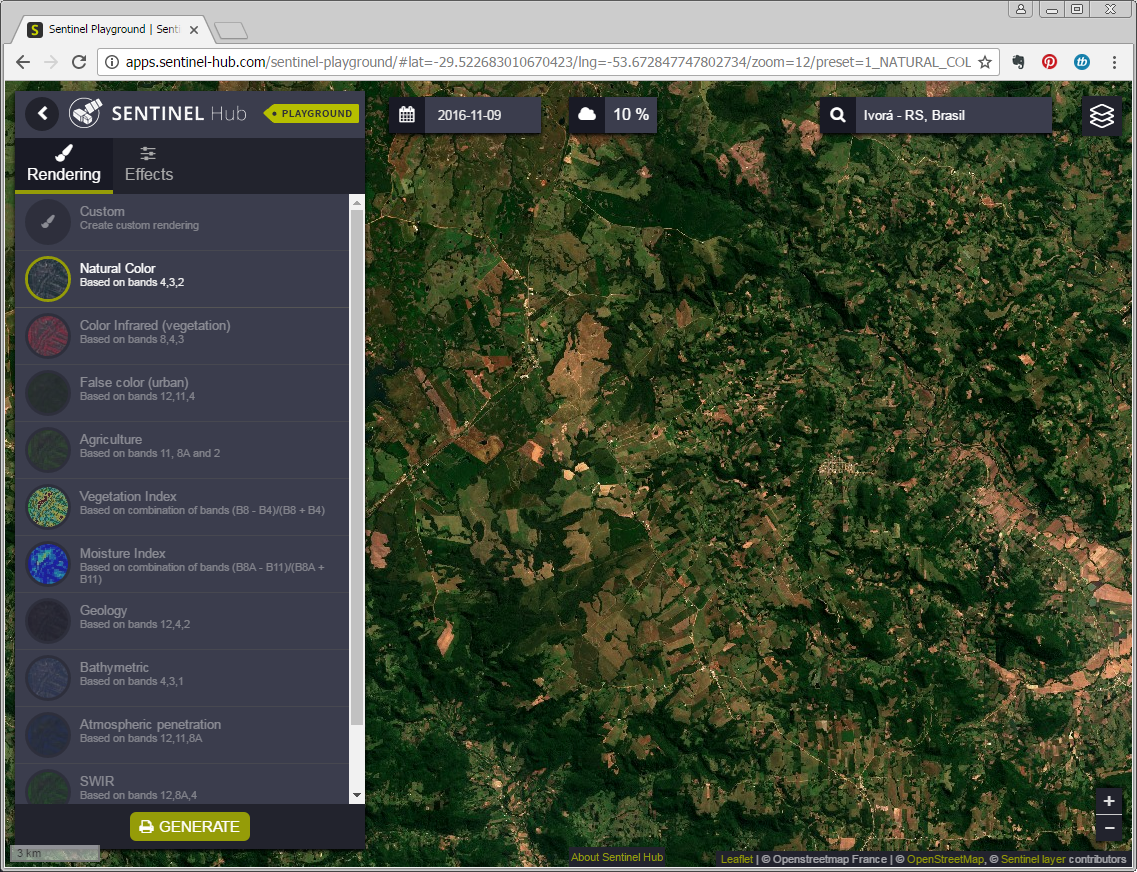

Aplicativo Sentinel Hub Playground
Ao acessarmos a aplicação, teremos as seguintes opções:
Seleção de cenas: permite explorar as imagens de toda a superfície da Terra disponíveis, podendo restringir os resultados por intervalos de datas, seleção da localização e também pela cobertura de nuvens;
Ferramentas de seleção da imagem
Combinações de bandas: após selecionarmos a imagem de nossa preferência, podemos aplicar uma das combinações de bandas disponíveis. O número de combinações disponibilizadas é grande e abrangem a maioria das necessidades de quem procura o serviço:
- Cor natural (Bandas 4,3,2)
- Cor infravermelha – vegetação (Bandas 8,4,3)
- Falsa cor – urbanização (Bandas 12,11,4)
- Agricultura (Bandas 11,8A,2)
- Índice de Vegetação – NDVI, baseado na combinação de Bandas (B8 – B4)/(B8 + B4)
- Índice de umidade, baseado na combinação de Bandas (B8A – B11)/(B8A + B11)
- Geologia (Bandas 12,4,2)
- Batimetria (Bandas 4,3,1)
- Penetração atmosférica (Bandas 12,11,8A)
- SWIR (Bandas 12,8A,4)
- NDWI, baseado na combinação de Bandas (B3 – B8)/(B3 + B8)

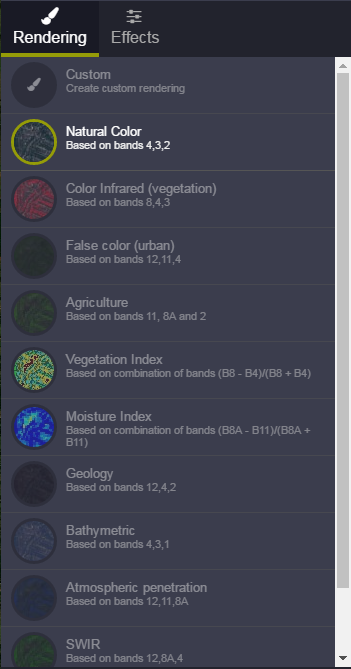

Opções de combinações de bandas

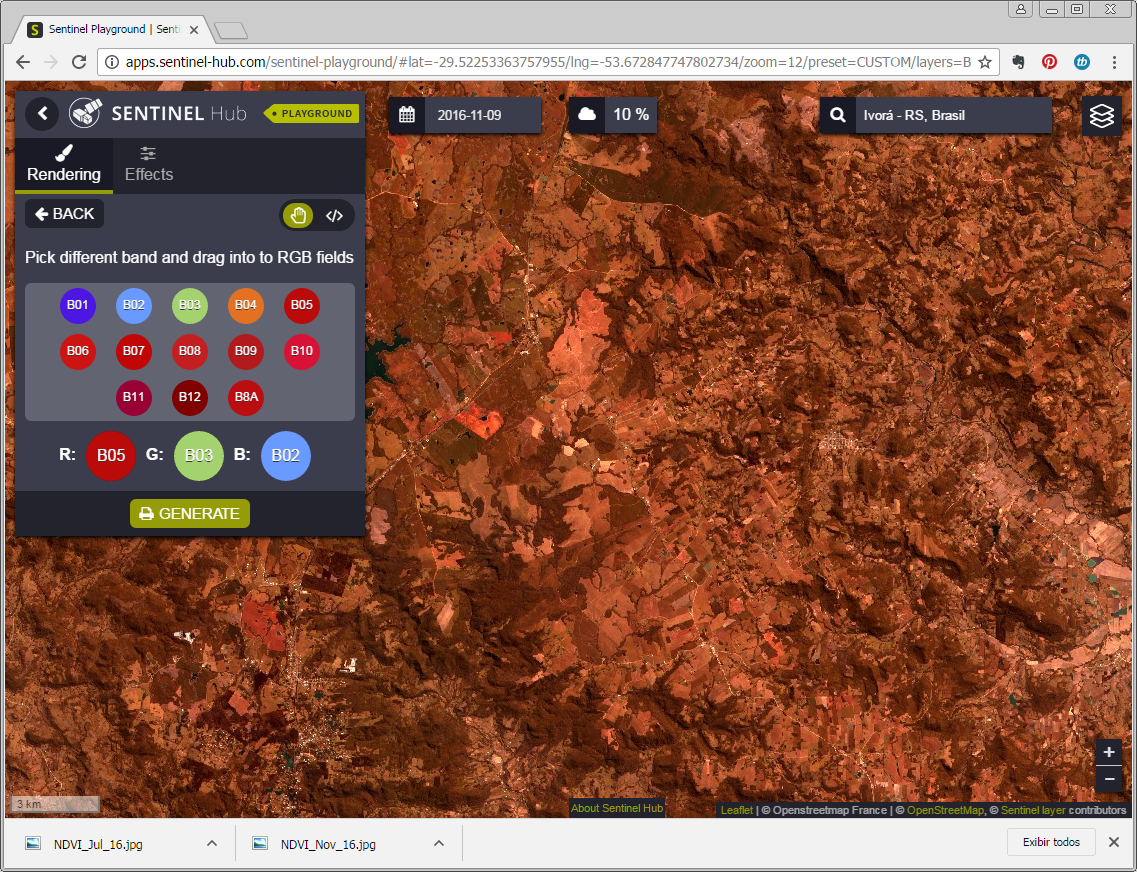

Se não encontrarmos a combinação de bandas de nosso interesse, podemos criar a nossa própria combinação utilizando a opção “Custom”, onde poderemos escolher quais Bandas farão parte da nossa composição:

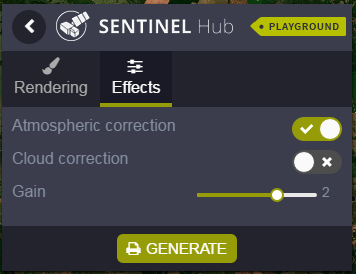

Efeitos nas imagens: se necessário, as imagens podem ser melhoradas através da opção de Efeitos, onde poderemos aplicar Correção atmosférica e Correção de nuvens, além de podermos ajustar o ganho.

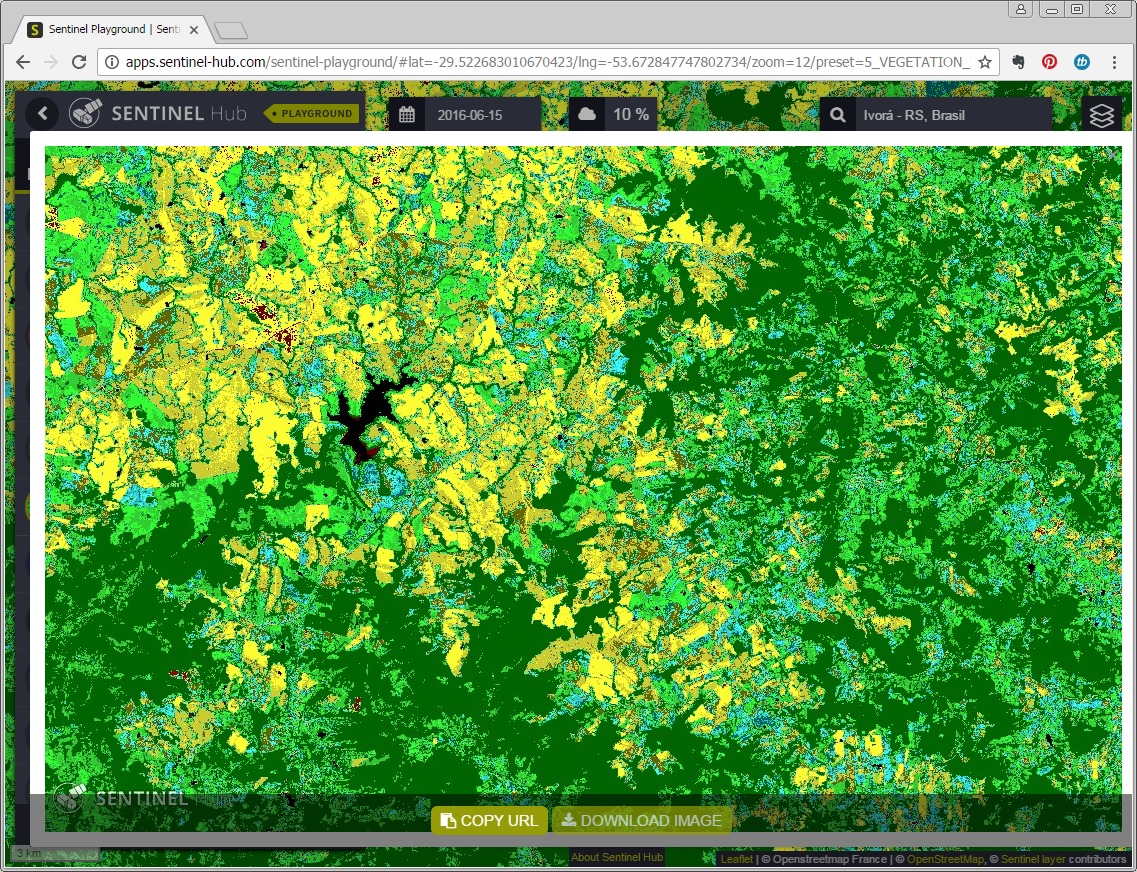

Após estarmos satisfeitos com a nossa seleção, com a combinação de bandas e com as correções aplicadas, podemos salvar o resultado, através do botão “Generate”. Será aberta uma nova janela exibindo a imagem final que foi gerada, com as opções de “Copy URL” (que copiará o link da imagem gerada para posterior compartilhamento) ou “Download Image”, que nos permitirá baixar a imagem do nosso trabalho.

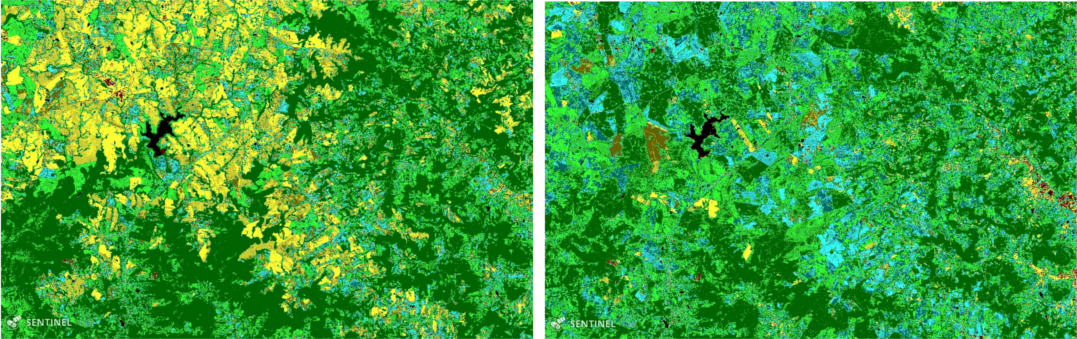

Fica a dica de mais uma excelente ferramenta que pode nos auxiliar em nossos trabalhos de geoprocessamento, quer seja para explorar e visualizar as imagens do satélite Sentinel 2 antes de baixá-las, permitindo verificar se as mesmas atendem aos objetivos que estamos nos propondo, quer seja para gerar rapidamente imagens que possam ser usadas diretamente em nossos trabalhos. Por exemplo, deixo a seguir as imagens do NDVI da Região Central do RS, em dois momentos. A da esquerda foi tomada em julho de 2016, enquanto que a da direita foi tomada em novembro de 2016. Ambas foram geradas em poucos minutos, através da ferramenta citada neste artigo:
Tags: geolinks, geonews, PDI, geoprocessamento
Novidades no iDea Plus Geo
Buenas, pessoal!
Vamos iniciar as notícias da semana com o anúncio de um novo colaborador aqui no site. Afinal, já diziam os antigos: a união faz a força! Estamos unindo forças com o Jorge Santos, do conceituado blog Processamento Digital.
O Jorge é um amigo de longa data, e sempre participou ativamente da comunidade gvSIG, tanto nas diferentes forums quanto com os seus tutoriais, sempre muito explicativos e didáticos. Como ele está querendo voltar o foco do seu blog para o seu assunto original, isto é, o processamento digital de imagens, ofereci para ele o espaço aqui no iDea Plus Geo para que ele pudesse continuar a compartilhar seu extenso conhecimento no gvSIG, e ele prontamente aceitou. Portanto, nos próximos dias já contaremos com os artigos do Jorge.
Outra novidade que teremos em breve será uma nova atualização da Coletânea de Links sobre o gvSIG. Está dando um trabalho bem grande, mas certamente irá valer a pena.
Como última novidade do dia, quero fazer o pré-anúncio da disponibilização de um curso online de gvSIG, do qual serei o instrutor, através da plataforma de cursos do portal Geocursos, com início programado para o próximo mês de julho. Nos próximos dias estarei divulgando maiores detalhes, mas para quem quiser se adiantar pode conferir a página do curso.
Por hoje é isso, pessoal! Em breve nos vemos por aqui, com novos tutoriais. E deixo às boas vindas ao Jorge Santos, desejando uma longa e frutífera parceria compartilhando o geoconhecimento em formato aberto!
Fusão de Imagens do Satélite CBERS-2B no SPRING
Com a disponibilização pelo INPE das imagens do satélite CBERS2B, passamos a contar também com imagens de alta definição do sensor HRC que, segundo informações prestadas pelo INPE, possuem uma resolução de 2,7 m, permitindo a observação com grande detalhamento dos objetos da superfície. Essas imagens podem ser obtidas gratuitamente no catálogo de imagens do INPE.
Este tutorial ensina o procedimento para colorir a imagem pancromática do sensor HRC com as cores de uma composição colorida de imagens do sensor CCD, utilizando o SPRING, programa SIG que é desenvolvido pelo INPE e que pode ser obtido gratuitamente (freeware).
Veja a seguir um exemplo de fusão:
Imagens originais:
Imagem RGB Resultante da Fusão:
Tags: geoprocessamento, PDI, sig
