Diagrama de Voronoi no gvSIG (#SLGeoTbFaz)

January 21, 2013 — Eliazer Kosciuk

Buenas, pessoal!

Como comentamos no último artigo, onde falamos sobre a instalação da extensão de Topologia no gvSIG, dissemos que a mesma seria necessária para o próximo assunto, o Diagrama de Voronoi:

Vou fazer um “CTRL-C – CTRL-V” no texto do Anderson Medeiros sobre a função do Diagrama de Voronoi, para não chover no molhado:

diagrama de Voronoi, também conhecido pela denominação de polígonos de Thiessen é utilizado para resolver problemas que envolvem conceito de proximidade em um plano. É uma das estruturas mais importantes no contexto da Geometria Computacional.

Recomendo o texto “Diagrama de Voronoi e suas aplicações em SIG“, também do Anderson Medeiros, se você quiser se aprofundar um pouco mais na parte teórica. Como o nosso objetivo é a parte prática, baixe esse arquivo de shapes, que contém dois shapes:  o shape “lotes.shp” representando as quadras de um determinado bairro, e o shape “paradasbus.shp_” representando as paradas de ônibus existentes naquela região. Utilizaremos o geoprocesso do Diagrama de Voronoi para gerarmos um diagrama que nos permita fazer uma análise espacial da distribuição das paradas de ônibus, para verificarmos se as suas localizações estão atendendo as demandas dos usuários, por exemplo. Vamos ao trabalho:

Em primeiro lugar, abra o seu gvSIG, já com a extensão de Topologia devidamente instalada (se ainda não instalou, volte ao artigo anterior neste blog). Crie uma nova Vista, no sistema de projeção SAD69 (EPSG 4291). Abra a Vista e insira na mesma os dois shapes que foram baixados:

voronoi00

Em seguida, vamos abrir o geoprocesso do Diagrama de Voronoi propriamente dito, acessando o menu “Vista > Gestor de geoprocessos“. Ao clicarmos nesta opção irá abrir a janela do Gestor de geoprocessos. Para localizar o geoprocesso do Diagrama de Voronoi é necessário navegar na árvore de Geoprocessos: “Geoprocessos > Análises > Geometria Computacional > Voronoi > TIN/Voronoi/Delaunay“:

voronoi01

Ao clicarmos nesta opção irá aparecer no lado direito da janela do Gestor de geoprocessos uma descrição dos procedimentos que serão aplicados. Basta clicarmos na opção “Abrir Geoprocesso” para abrir a janela do Geoprocesso:

voronoi02

Como “Camada de entrada” vamos selecionar o shape “paradasbus.shp“; automaticamente o gSIG nos avisará que foram selecionados 17 elementos. Selecionaremos a opção “Polígonos de Thiessen (Voronoi)” e a opção “Chew’s incremental TIN baseado em um triângulo envolvente“. Por último, clicamos no botão “Abrir_” e selecionamos o local e o nome para o shape que será criado.

Feitas estas seleções, podemos gerar o Diagrama de Voronoi, bastando para isso clicar no botão “Aceitar” e aguardar a geração do diagrama.

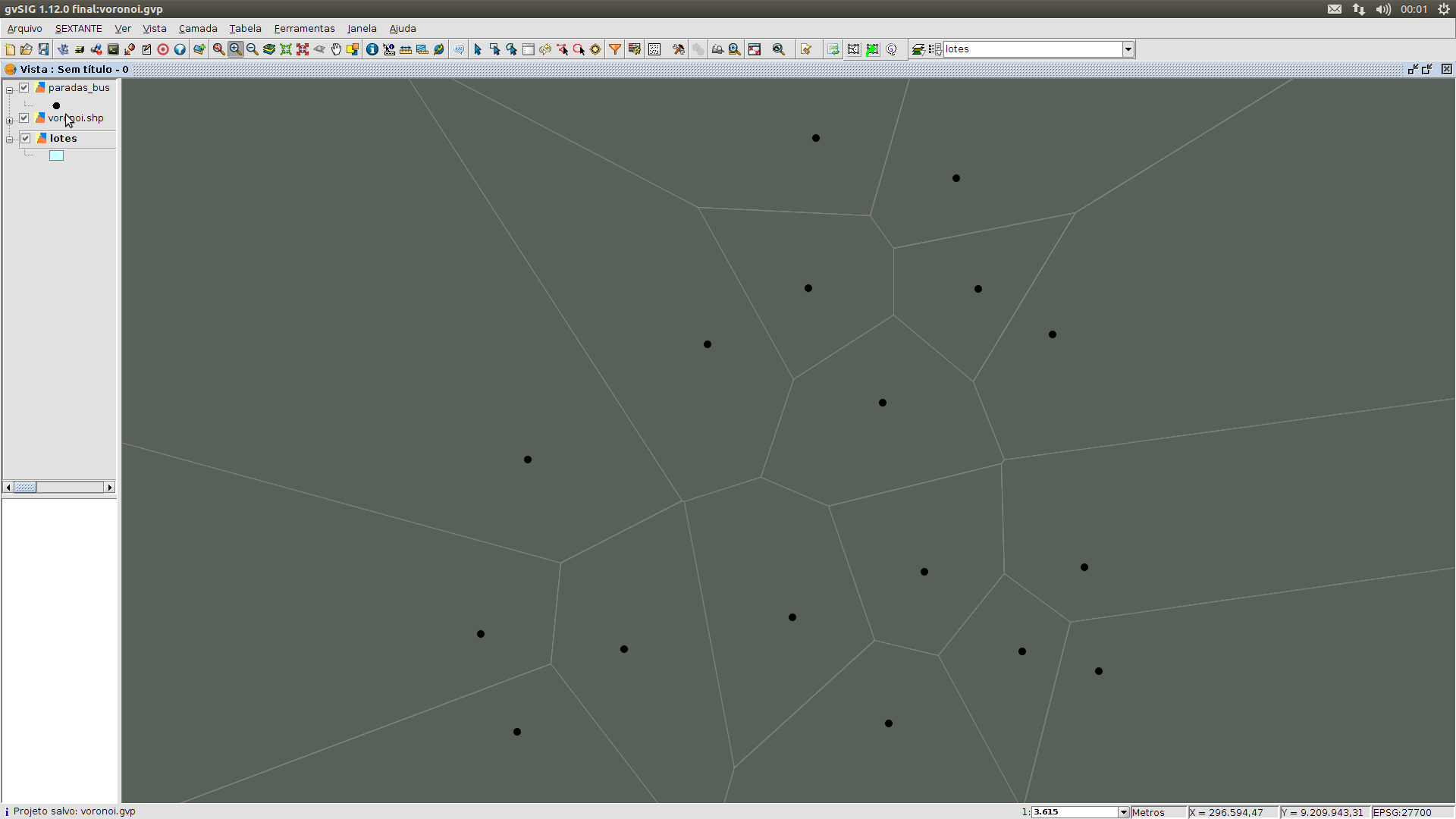

No final do processo, seremos apresentados a uma tela semelhante a essa:

voronoi03

Para melhorarmos a visualização e obtermos um resultado mais significativo em termos de interpretação, podemos alterar as propriedades da camada do Diagrama de Voronoi, retirando o seu preenchimento, o que nos permitirá visualizar a distribuição das paradas de ônibus e como cada conjunto de quadras está sendo atendido pelas suas respectivas paradas:

voronoi04

Por hoje é isso, pessoal! Espero conseguir tempo para colocar online todos os artigos que tenho por aqui sobre o uso do gvSIG… Um abraço a todos os que nos acompanham e nos incentivam nessa empreitada!
