Delimitação de Microbacias Hidrográficas com o gvSIG: Parte II

November 18, 2011 — Eliazer Kosciuk

Buenas, pessoal!

Estamos de volta com a segunda parte do tutorial de delimitação de Microbacias Hidrográficas (MBH) com o gvSIG. Para darmos continuidade precisaremos do arquivo shape contendo as curvas de nível da nossa área de interesse, que foi obtido no final da primeira parte deste tutorial:

inicial13

Passaremos agora a gerar o modelo digital do terreno a partir destas curvas de nível.

Rasterização das curvas de nível:

Como primeiro passo, precisamos transformar os vetores em um arquivo raster. Para tanto, acessamos novamente a ferramenta Sextante: SEXTANTE > Rasterization and interpolation > Rasterize vector layer

rasterizacao01

Na janela de configuração da ferramenta que se abre vamos alterar os parâmetros da primeira aba (“Parameters”): na seção “Inputs – Vector layer”, em Vector Layer selecionamos a camada de entrada, que nesse caso é a camada que contém o recorte das curvas de nível; em Field, precisamos definir qual o campo da tabela contém os dados de altitude (cota) dos vetores que, no nosso caso, está em “CODIGO”; na seção “Outputs”, definimos o arquivo em que será salvo o resultado da operação. Deixei marcada a opção de salvar para um arquivo temporário, mas podemos selecionar o caminho e definir o nome para o arquivo se quisermos salvá-lo.

rasterizacao02

Na aba “Output region” vamos selecionar a opção “Use extent from layer”, selecionando em seguida a camada do recorte das curvas de nível como base. Em seguida, alteramos a opção “Cell size” para o valor “20.0”, e clicamos em “OK”.

rasterizacao03

Será processada a rasterização da camada de vetores, e no final obteremos um arquivo raster equivalente ao arquivo vetorial das curvas de nível:

rasterizacao04

Como podemos notar, temos duas situações neste arquivo: pixels da imagem onde estão as curvas de nível contém informações da altitude das mesmas (cotas), enquanto que nas áreas pretas da imagem estão pixels que não contém informações. Precisamos preencher esses “vazios”, de forma que cada pixel da imagem contenha uma informação de altitude, através de um processo de interpolação. Usaremos outra rotina do Sextante para preencher as células sem dados

Preenchendo as células sem dados:

Voltamos a abrir o Sextante: SEXTANTE > Basic tools for raster layers > Void Filling

mnt01

Na janela de opções da ferramenta que é aberta, precisamos apenas conferir se em “Layer” está selecionada a camada que foi rasterizada no passo anterior, e podemos deixar o valor default de “0.1” em “Tension thershold”. Em “Outputs – Filled layer[raster], podemos definir o nome e o caminho onde o arquivo gerado será salvo:

mnt02

Após clicarmos em “OK”, o arquivo raster será processado pela rotina, e teremos no final um arquivo onde cada célula (pixel) contém uma informação de altitude (cota), representando assim o Modelo Digital do Terreno (MDT):

mnt03

Eliminando as depressões:

Voltemos à nossa ferramenta Sextante: SEXTANTE > Basic hydrological analysis > Sink filling

mnt04

Novamente, na janela da ferramenta que é aberta, vamos definir alguns parâmetros: em “Input – Raster layers”, vamos tomar o cuidado de observar se está selecionada a camada raster gerada no passo anterior (rasterizada e preenchida); em “Min. angle between cells [deg]” podemos deixar o valor default de “0.01” e, como sempre, em “Outputs – Preprocessed[raster]”, definiremos o nome e o caminho onde será salvo o arquivo que será gerado pela rotina. É importante que salvemos este arquivo, pois o mesmo será utilizado para os procedimentos subsequentes.

mnt05

Após clicarmos em “OK” será iniciado o processamento. E aqui cabe uma ressalva importante: esse processo é demorado! Para fins de comparação, o processo demorou 50 minutos em um computador com processador Intel Core 2 Quad e 8 Gb de RAM. Portanto, tenha paciência, saia para fazer um lanche, e aguarde o término do processamento!

mnt06

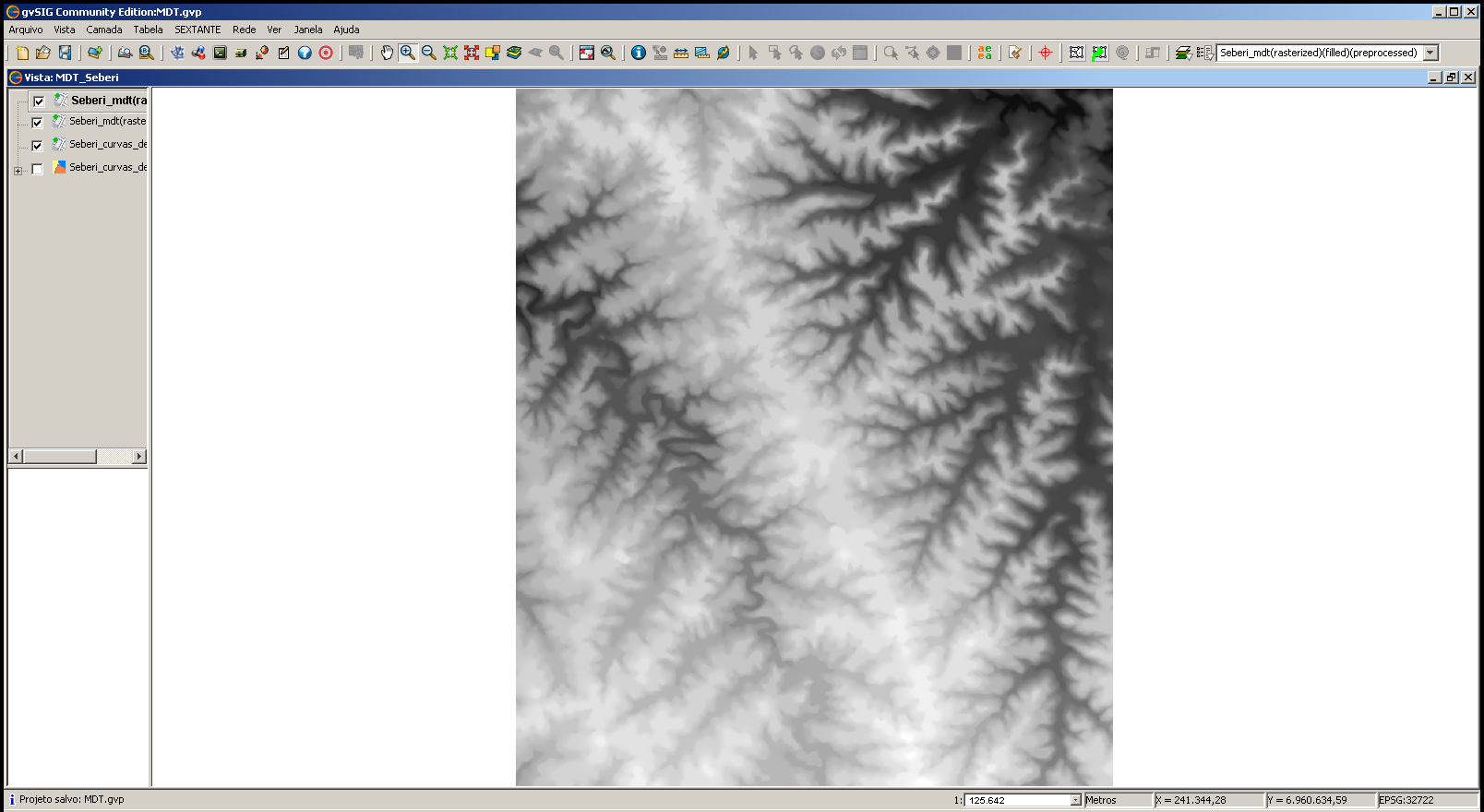

Finalizado o processamento seremos apresentados ao resultado final. Aparentemente, não há diferenças entre esse e o arquivo anterior, mas agora temos certeza que todas as depressões do terreno foram eliminadas.

mnt07

Terminamos aqui a segunda parte deste tutorial. Na próxima parte estaremos trabalhando com a geração da camada de acúmulo de fluxo, a geração da rede de drenagem e, finalmente, a geração das sub-bacias hidrográficas. Aguardem!
