Delimitação de Microbacias Hidrográficas com o gvSIG: Parte I

November 17, 2011 — Eliazer Kosciuk

Buenas, pessoal!

Recentemente tive que lidar no meu trabalho com o desafio de delimitar uma microbacia hidrográfica (MBH, de agora em diante), pois precisava conhecer qual seria a área abrangida por tal MBH, quais os moradores que faziam parte desta MBH, etc. Digo desafio porque nunca havia realizado tal procedimento com o gvSIG. Nesta série de artigos venho compartilhar os procedimentos que adotei, pois certamente poderão ajudar outros usuários. Além disso, esse é mais um artigo que pode ser enquadrado na Série #SLGeoTbFaz… 😉

Antes de começar, gostaria de ressaltar que praticamente toda a sequencia de procedimentos que eu segui está descrita na apostila “Introdução ao gvSIG portable v1.11 SIG-RB, Módulo Básico”, disponibilizado de forma aberta pelo pessoal do Sistema de Informações do Ribeira de Iguapé e Litoral Sul. A apostila pode ser baixada gratuitamente mediante um rápido cadastro na área de capacitação do site. Feitas estas primeiras considerações, vamos ao tutorial, propriamente dito:

Nesta primeira fase, vamos preparar o ambiente para o trabalho que virá a seguir. Os dados que iremos utilizar foram obtidos do DVD “Base cartográfica vetorial contínua do Rio Grande do Sul – escala 1:50.000”, produzido pela UFRGS – IB. Centro de Ecologia – Laboratório de Geoprocessamento, e pode ser adquirido no site da Editora UFRGS. Vale cada centavo investido!

Com o gvSIG aberto, vamos criar uma nova Vista, definindo nas propriedades da mesma o Sistema de Coordenadas EPSG 32722 (WGS 84 / UTM zona 22S). Abrimos a Vista e inserimos o arquivo shape do estado do Rio Grande do Sul, já reprojetado para o Sistema de Coordenadas adotado.

inicial01

Com a ferramenta de seleção, selecionamos o município que será trabalhado. No caso, o município de Seberi, no noroeste gaúcho:

inicial02

Com a área de interesse selecionada, vamos no menu Camada > Exportar para > SHP, e exportamos a feição selecionada para um novo arquivo shape, com o qual iremos trabalhar. Salvo o arquivo, respondemos “sim” à mensagem que nos pede se queremos inserir o novo shape na Vista. Na próxima figura podemos conferir o shape dos limites do município, após clicarmos com o botão direito do mouse no nome da camada no TOC e, no menu contextual que se abre, selecionar “Zoom na camada”:

inicial03

Como estaremos trabalhando com dados em uma escala maior, vamos criar um buffer para garantir que todos os detalhes que queremos trabalhar estarão incluídos. Para tanto, acessamos o menu Vista > Gestor de geoprocessos.

inicial04

Na árvore de seleção de geoprocessos à esquerda da janela aberta selecionamos Geoprocessos > Análises > Proximidade > Buffer (área de influência) e clicamos em “Abrir geoprocesso“.

Na janela que se abre precisaremos definir alguns dados: na “Camada de entrada”, selecionamos o shape do limite do município; selecionamos a opção “Buffer definido por uma distância”, definindo o valor de 500 m; em “Criar Buffer” selecionamos a opção “Fora do polígono”; em “Número de anéis concêntricos” deixamos o valor “1” e, finalmente, definimos um arquivo onde o buffer resultante será salvo, clicando em “Abrir” e definindo o nome do arquivo e selecionando o caminho onde o mesmo será salvo.

inicial05

Com todas as opções definidas clicamos em “Aceitar” e será gerado um shape com uma área de buffer externo de 500m ao redor do shape dos limites do município de Seberi:

inicial06

Podemos agora descartar as camadas que não serão mais utilizandas, deixando apenas a camada gerada pelo geoprocesso Buffer: selecionando-as no TOC, clicamos com o botão direito do mouse e escolhemos a opção “Remover camadas” no menu contextual que aparece.

Precisamos agora definir um retângulo envolvente que englobe toda a área do município. Para tanto, clicamos em SEXTANTE > Toolbox e, na janela que se abre, selecionamos Sextante > Tools for vector layers > Bounding Box:

inicial07

Na janela da ferramenta “Bounding Box” que é aberta, definimos na aba “Parameters”, em “Layers”, a camada que será utilizada para gerar o retângulo envolvente (no caso, a camada do buffer), e definimos também o arquivo que será gerado. Clicando em “OK” a rotina será aplicada, e obtemos um shape com o retângulo envolvente:

inicial08

Definida a nossa área de interesse podemos inserir no projeto a camada com o shape das curvas de nível da região, tomando o cuidado de selecionar o arquivo com a projeção do projeto:

inicial09

Vamos agora fazer um recorte da área que nos interessa. Para tanto, vamos no menu Vista > Gestor de geoprocessos e na janela do gestor de geoprocessos selecionamos Geoprocessos > Sobreposição > Recortar, clicando em seguida em “Abrir geoprocesso”.

inicial10

Na janela de opções da ferramenta Recortar que se abre, selecionamos as opções: em “Camada de entrada” escolhemos a camada das curvas de nível que queremos recortar; em “Camada de recorte” selecionamos a camada do retângulo envolvente que criamos, que é a nossa área de interesse e, finalmente, em “Camada de saída” definimos o arquivo que será gerado.

inicial11

Clicando em “Aceitar” o geoprocesso será realizado, resultando em um shape contendo as curvas de nível apenas da área que nos interessa:

inicial12

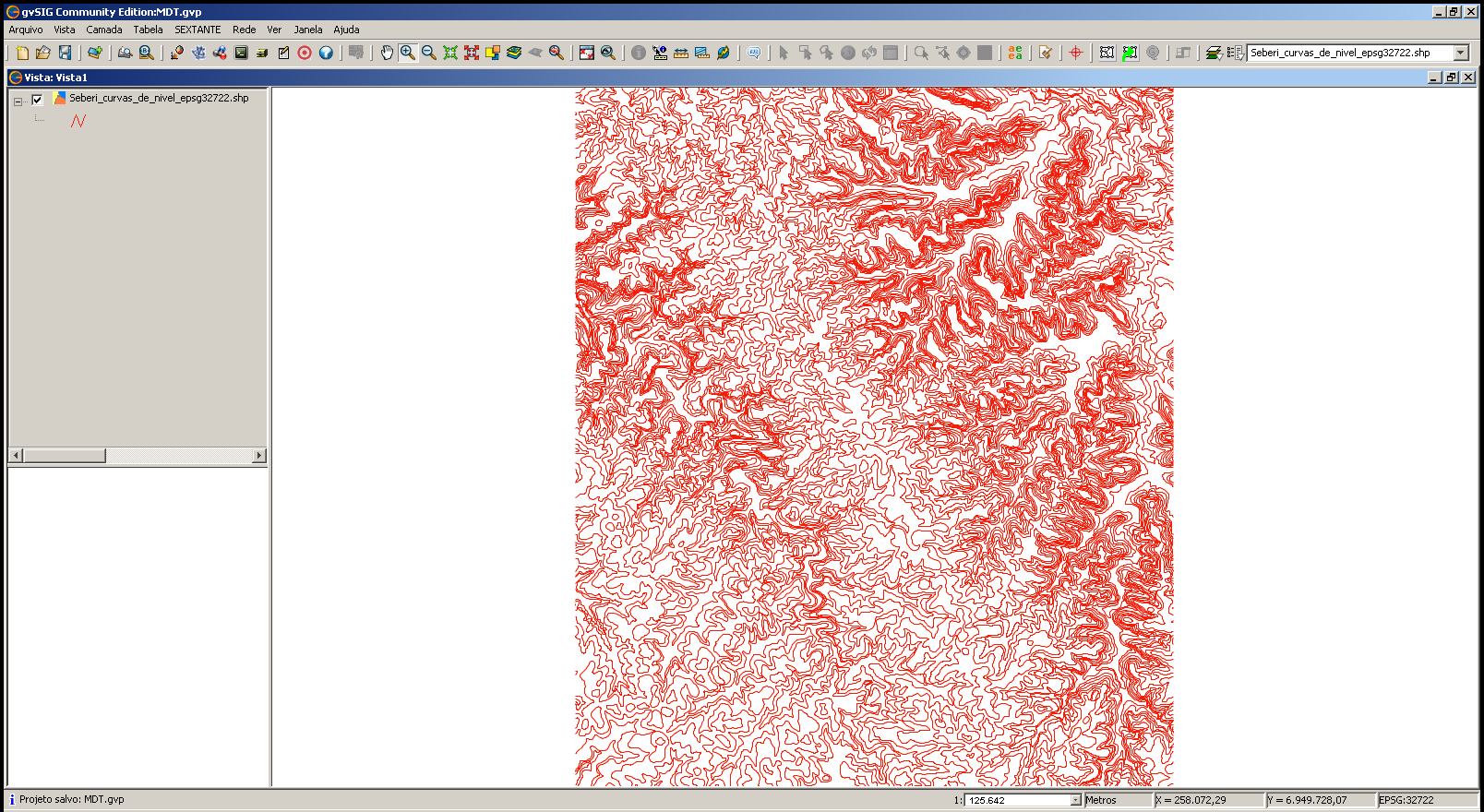

Na próxima figura temos o nosso arquivo shape final, contendo apenas as curvas de nível da região do município gaúcho de Seberi, que servirá de base para as próximas fases do tutorial. Se, por um acaso, você gerou o arquivo apenas na memória, poderá salvar agora o resultado obtido selecionando a camada no TOC e clicando no menu Camada > Exportar para > SHP.

inicial13

Não tenho como disponibilizar o arquivo shape das curvas de nível do estado do Rio Grande do Sul, até por questões autorais, mas creio que não haverá problemas maiores em disponibilizar apenas o arquivo shape final obtido, para que os nossos leitores possam acompanhar os próximos passos do tutorial (se houver alguma infração, peço que os responsáveis entrem em contato, que retirarei o arquivo).

Na próxima parte da série abordaremos a geração do Modelo Digital de Terreno no gvSIG, feito a partir das curvas de nível que obtemos neste tutorial. Até breve!
