Aprendendo SIG com Game of Thrones (X): Legendas

February 16, 2018 — Eliazer Kosciuk

Neste exercício vamos a aprender a alterar a simbologia de uma camada, revisando os diferentes tipos de legendas que estão disponíveis no gvSIG Desktop.

A simbologia é uma das propriedades mais importantes de uma camada. O gvSIG inclui uma grande variedade de opções para representar camadas com símbolos, gráficos e cores. Com exceção do símbolo único, nas outras legendas os símbolos são designados para cada elemento segundo seus valores de atributo e as propriedades do tipo de legenda selecionada.

Por padrão, quando se adiciona uma camada a uma Vista os elementos são representados com um símbolo único de cor aleatória, ou seja, todos os elementos da camada são representados com o mesmo símbolo. Para modificar a simbologia de uma camada devemos acessar a sua janela de “Propriedades” e selecionar a aba “Simbologia”. Vamos abrir nosso projeto de “Game of Thrones” e começar a explorar esta seção do gvSIG Desktop.

Se queremos alterar um símbolo a forma mais simples é dar um duplo clique sobre o mesmo no TOC (Tabela de conteúdos contendo a lista das camadas). Será aberta uma janela para selecionar o novo símbolo. Por exemplo vamos a fazer duplo clique sobre o símbolo da camada “Rivers”.

figura10_01

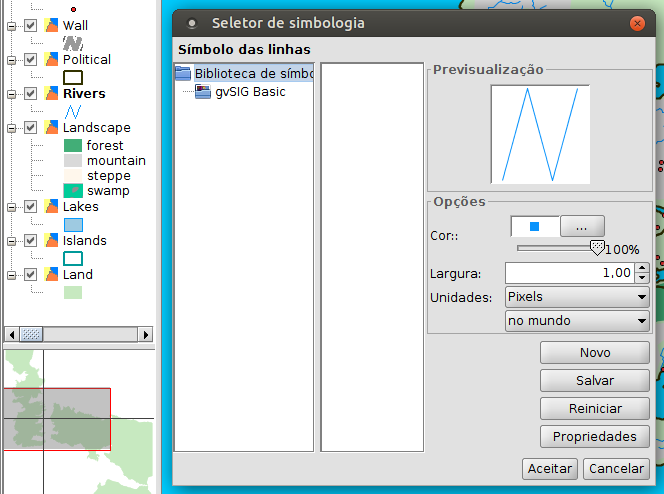

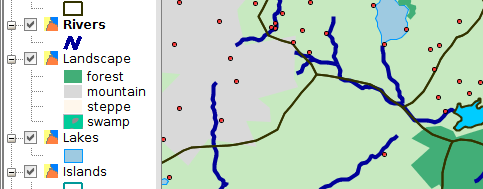

Na janela que aparece podemos alterar a cor, a espessura da linha, clicar sobre uma das bibliotecas de símbolos instaladas (por padrão está “gvSIG Basic”, embora através do gerenciador de complementos podemos instalar muitas outras). Neste caso vamos especificar uma espessura de 3 e selecionar um azul mais escuro. Clicamos em “Aceitar” para aplicar as alterações.

figura10_02

Em seguida vamos ver os tipos de legendas disponíveis e faremos uma para os diferentes tipos de localizações, atributo que já trabalhamos em exercícios anteriores. As possibilidades em relação a simbologia são muitas, por isso além deste exercício introdutório pode ser útil revisar a documentação adicional.

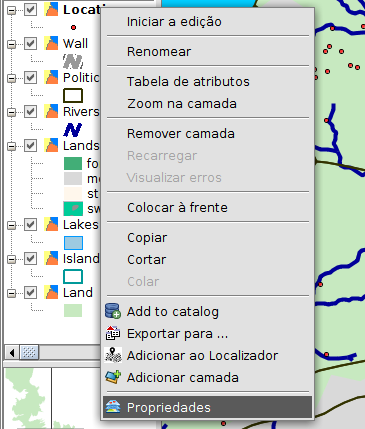

O primeiro passo a fazer é abrir a janela de “Propriedades” da camada. Com a camada ativa encontramos esta opção no menu “Camada/Propriedades” ou diretamente com o botão principal do mouse sobre a camada. Será aberto um menu que inclui o acesso às “Propriedades”.

figura10_03

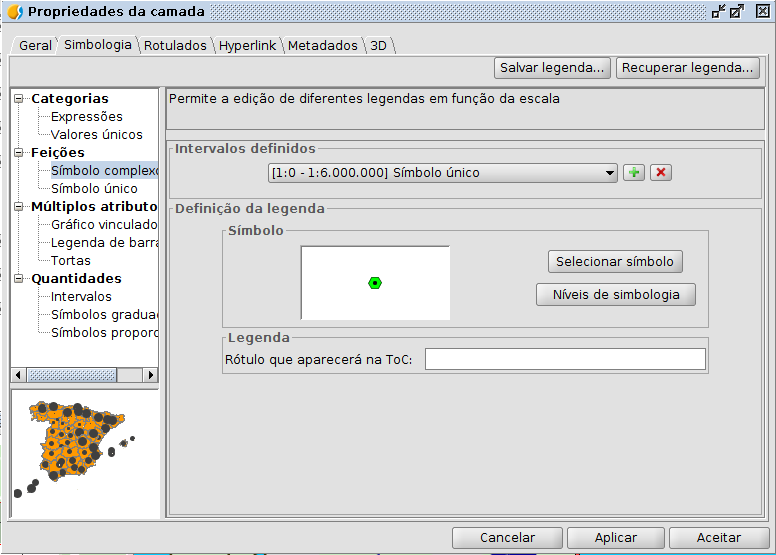

Acessando a aba “Simbologia” veremos uma janela com a simbologia atualmente aplicada. Na esquerda podemos ver todos os tipos possíveis de legendas. Atenção: segundo o tipo de camada (pontos, linhas ou polígonos) algumas legendas podem não estar disponíveis.

figura10_04

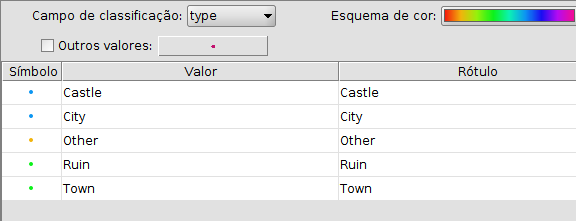

Neste caso vamos selecionar uma legenda de “Categorias/Valores únicos”. Este tipo de legenda é utilizada para designar um símbolo para cada valor único de um campo específico da tabela de atributos da camada. Cada elemento é desenhado segundo um valor de atributo que identifica a categoria. No nosso caso selecionamos o campo de classificação “Type”; clicamos o botão “Adicionar todos” e será visualizada a legenda gerada por padrão:

figura10_05

Os Rótulos (lado direito) podem ser modificados. Experimente alterar o texto.

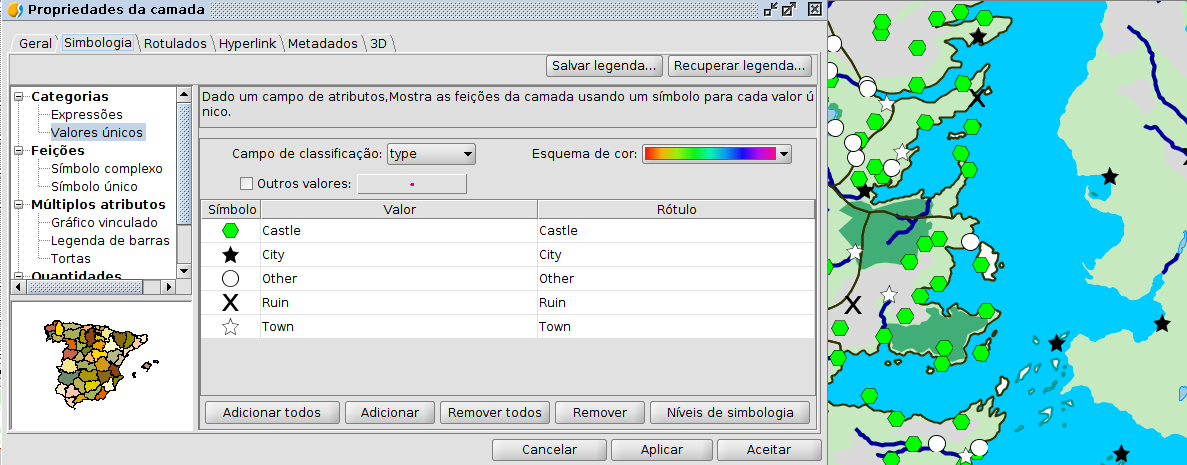

Agora, dando um duplo clique em cada um dos símbolos será aberta uma janela na qual, clicando em “Selecionar símbolo”, podemos modificá-los ou selecionar novos símbolos a partir de nossas bibliotecas de símbolos. Após selecionados clicamos em “Aplicar” e veremos o resultado refletido em nossa “Vista”.

figura10_06

A melhor forma de aprender os diferentes tipos de legendas é praticando… fica a lição. Também é recomendado instalar e provar as diferentes bibliotecas de símbolos que estão disponíveis para o gvSIG (centenas de símbolos de todo tipo!!)

Até o próximo artigo…
